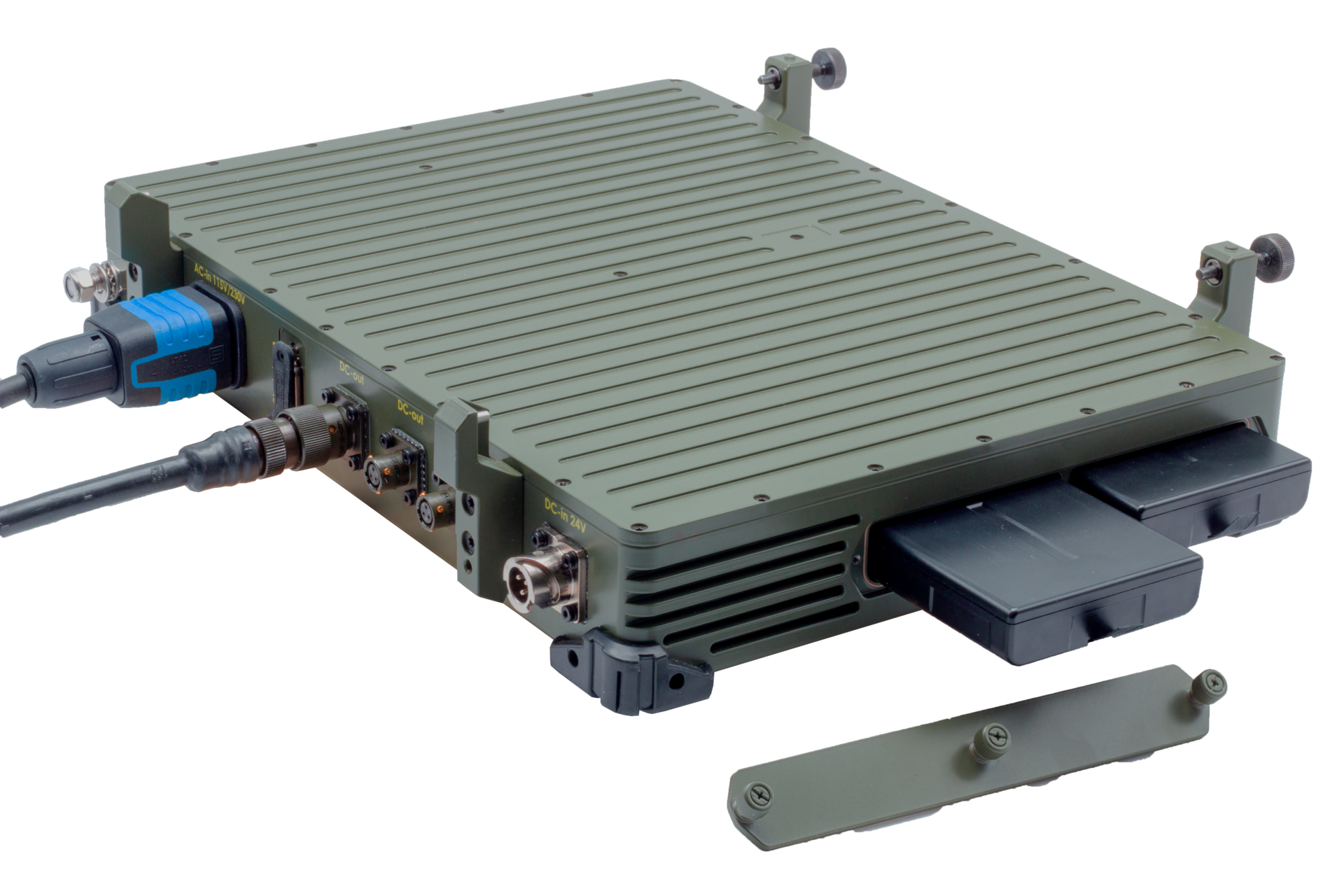

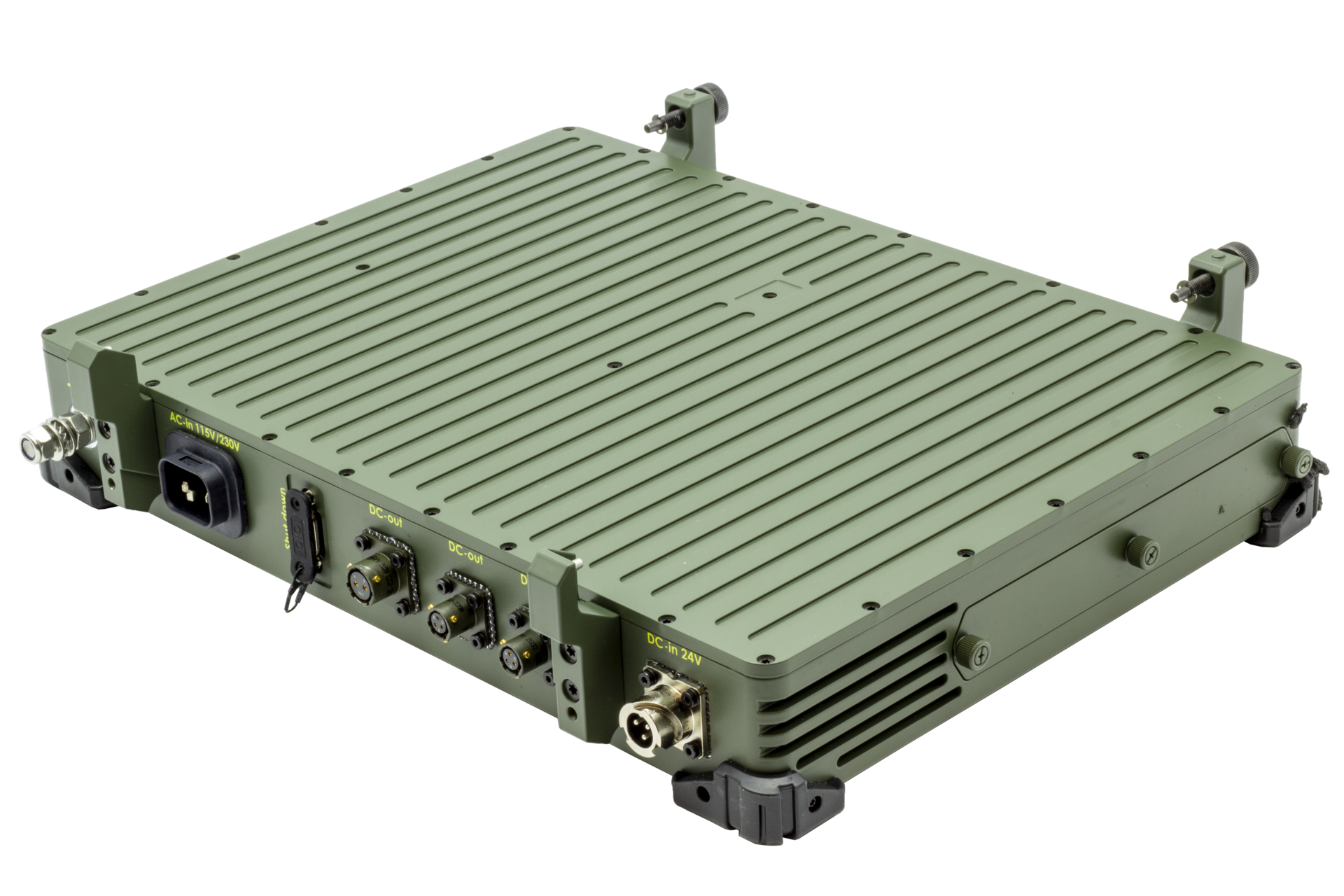

Module d'alimentation RW11/14

Module d'alimentation pour Lizard® RW Mobile Server Mission Systems

Le module d'alimentation RW est l'extension logique du "Mobile Server Mission Systems" Lizard® RW11. Les deux versions sont disponibles avec une entrée AC et une entrée DC à plage étendue ou uniquement avec une entrée AC à plage étendue. Les sorties DC, qui sont identiques pour les deux variantes, peuvent être utilisées pour alimenter jusqu'à deux modules de mission (par exemple, des switchs) et un ordinateur portable Lizard® RW via des connecteurs militaires DC. Une batterie de secours installée en interne détecte les pannes de courant et les contourne temporairement pour exécuter des applications importantes sur l'ordinateur portable. S'il n'y a pas de courant, le module d'alimentation éteint l'ordinateur portable avec douceur via l'interface RS232.


Grâce au couplage via le système de fixation et de montage breveté, le module d'alimentation peut être connecté à l'ordinateur portable Lizard® RW ainsi qu'aux switchs associés avec un poids total de 16 kg maximum. C'est parfaitement adapté aux forces de réactions rapides et les forces spéciales, qui doivent compter sur un système informatique durci, rapidement déployable et à haute disponibilité.

Spécifications techniques

Input voltage AC

  • 110-230 VAC , 50 - 60 Hz

Input voltage DC

  • 18-32 VDC
  • Surge and spike resistance for 28 VDC systems according to MIL-STD-1275 and VG96916 part 5
  • Reverse polarity protection

Output voltage DC

  • max. 3x 19 VDC or 24 VDC

Output Power

  • max. 135 W

Internal UPS

  • minimum 20 minutes buffer (2x 6900 mAh = RW Li-ion battery)

Interfaces
AC+DC-In Variant:

  • 1x DC-In (18-32 VDC)
  • 1x AC-In (90~264 VAC)
  • 3x DC-Out (19 VDC or 24 VDC)
  • 1x DB9 (management)

AC-In Variant:

  • 1x AC-In (90~264 VAC)
  • 3x DC-Out (19 VDC or 24 VDC)
  • 1x DB9 (management)

LEDs
AC+DC-In Variant:

  • 1x LED für AC-IN
  • 1x LED for DC-IN
  • 1x LED for UPS battery (charging or full)
  • 1x LED status UPS (operating/flashes in UPS mode)

AC-In Variant:

  • 1x Supply voltage
  • 1x LED for AC-IN
  • 1x LED for UPS battery (charging or full)
  • 1x LED status UPS (operating/flashes in UPS mode)

Mounting

  • as DockUnder Station for RW14

Dimensions [W×H×D]

  • ca. 382 x 70 x 277 mm

Weight

  • 6.6 kg (AC-Variant)
  • 6.8 kg (AC+DC-Variant)

Protection class

  • IP65

Environmental Specification

  • MIL-STD-810G

Temperatures

  • Operating: -20 °C to +50 °C  (0 °C to +45 °C while charging batteries)
  • Storage: -35 °C to +70 °C

EMI

  • designed to meet MIL-STD-461G

TEMPEST

  • Optional: SDIP 27 Level B (ER)
